P90 Elektrant nach DIN 61 439

Ein Elektrant ist eine Vorrichtung zur Entnahme elektrischer Energie, analog zum Hydrant, der zur Wasserentnahme dient. Elektranten werden im Eisenbahnbereich als Servicebestandteil der örtlichen Eisenbahninfrastruktur verwendet.

Aber auch als Teil der Sicherung von Eisenbahntunneln werden Elektranten mit einem Funktionserhalt von bis zu 90 Minuten eingesetzt. In Tunnelbereichen bilden swibox Elektranten die zentralen Schnittstellen, um elektrische Rettungsgeräte, Werkzeuge oder die Beleuchtung zuverlässig mit Strom zu versorgen.

Dabei sind die swibox-Lösungen optimal auf die jeweils spezifischen Anforderungen, wie hohe Druck- und Sogkräfte, Feuer oder andere Fremdeinwirkungen ausgelegt.

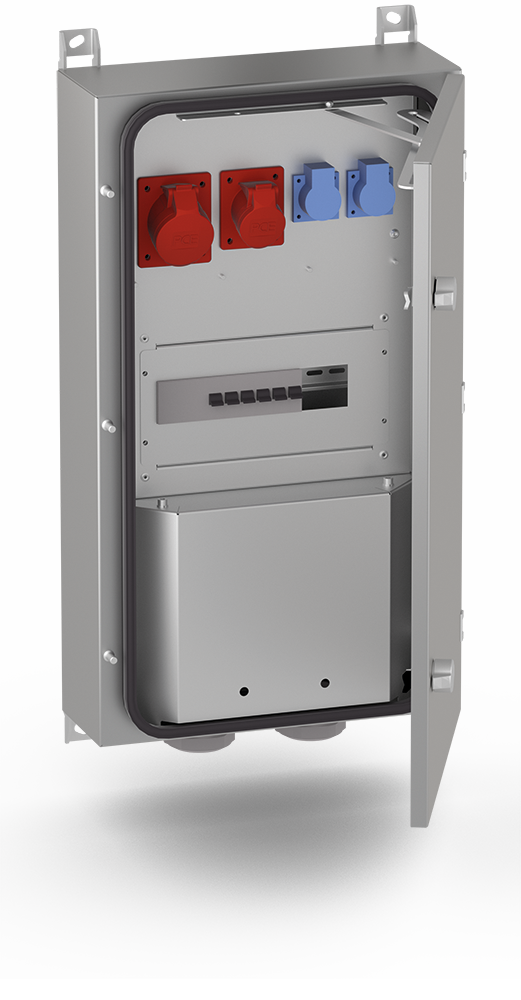

Der swibox Elektrant wird aus Edelstahl V2A (1.4301) hergestellt. Das Gehäuse ist für die Aufnahme von elektrotechnischen Komponenten nach EN 61439 ausgelegt. Der elektrische Anschluss ist für maximal 35 mm ² und 5 polig im Durchgang geeignet.

Der Abzweig wird im Brandfall durch einen Thermoschalter abgeschaltet. Die Steckdosen sind mit Sicherungsautomaten abgesichert. Die Keramikklemmen und der Thermoschalter sind konstruktiv von den anderen elektrotechnischen Komponenten getrennt und dadurch vor vagabundierenden Teilen geschützt.

Das Gehäuse wird durch zwei Vorreiber verschlossen. Die elektrotechnische Verdrahtung ist durch Bleche abgedeckt. Diese sind mit Aussparungen zur Aufnahme von Steckdosen und Sicherungen versehen.

Eigenschaften

  • Zuleitung: Bis 5 x 35 mm² E90
  • Funktionserhalt E90 im Durchgang

Gehäuse

  • Aussenmasse: H 700 x B 400 x T 155 mm
  • Wechseldruckdicht
  • Druck- und Sogfest
  • Tür im offenen Zustand verriegelt

Material

  • Edelstahl 1.4301 V2A
  • Stahlblech pulverbeschichtet

Bestückungsbeispiel

  • 2 x Schutzkontaktsteckdose 16A 230V
  • 1 x CEE-Steckdose 16A 400V
  • 1 x CEE-Steckdose 32A 400V

Absicherungsbeispiel

  • 2 x C-Automat 16A
  • 1 x C-Automat 16A
  • 1 x C-Automat 32A
  • 1 x FI-Schutzschalter
